ULTIMA X

– это современные газоанализаторы, обеспечивающие постоянный мониторинг концентрации горючих и токсичных газов и кислорода.
Газоанализаторы серии ULTIMA X могут оснащаться каталитическими датчиками горючих газов и электрохимическими датчиками для токсичных веществ и кислорода ULTIMA XE или инфракрасными датчиками горючих газов ULTIMA XIR.
Современная конструкция способствует простоте в эксплуатации и обслуживании. Кроме того, долговременная точность показаний, обеспечиваемая технологией XCR, позволяет увеличить интервал времени между калибровками.
Все газоанализаторы серии ULTIMAX защищены корпусом из прочной взрывозащищенной нержавеющей стали и пригодны для применения в помещении и на улице практически во всех отраслях промышленности, включая морские работы.
Эти газоанализаторы могут использоваться как автономные устройства, а также обеспечивать вывод от 4 до 20 мА для подключения к контроллерам. Кроме того, модельный ряд ULTIMA X3 теперь поддерживает интерфейс ModBUS RTU и ПЛК, РСУ или другие системы управления.

Три чувствительных датчика в одном устройстве
1)Инфракрасный датчик для мониторинга горючих газов
2)Электрохимический датчик используется в широком спектре устройств для мониторинга различных токсичных газов и кислорода
3)Каталитический датчик для мониторинга горючих газов

ULTIMA® X

Основные преимущества

■ Замена датчика в подключенном приборе
Запатентованная конструкция датчика MSA облегчает и ускоряет замену датчиков в полевых условиях, даже в опасных средах.

Каталитические и электрохимические датчики

■ Взаимозаменяемые интеллектуальные датчики
Откалиброванные модули датчиков готовы к немедленной установке. Для их монтажа в полевых условиях не требуется никаких инструментов. Смена датчиков распознается устройством, соответствующий сигнал выводится на экран и светодиоды.
■ Универсальный дисплей Жидкокристаллический дисплей попеременно отображает сведения о концентрации и типе газа, а также диагностические показания в виде бегущей строки.
■ Унифицированная конструкция прибора
Одно устройство с возможностью использования одного из трех чувствительных датчиков: каталитического, электрохимического или инфракрасного.
В газоанализаторах серии ULTIMA X с единой электронной платой используются передовые технологии по мониторингу горючих и токсичных газов и кислорода.
■ Встроенные светодиоды и реле Дополнительные светодиоды для быстрого визуального контроля, размещенные на блоке индикации, обеспечивают наглядную сигнализацию состояния системы – даже со значительного расстояния. Четыре дополнительных реле с возможностью программирования в условиях эксплуатации обеспечивают трехуровневую сигнализацию о неисправности.

ULTIMA X3

Помимо всех преимуществ серии ULTIMA X, газоанализаторы X3 обладают возможностями цифровой связи и могут одновременно совмещать до трех датчиков в одном устройстве.

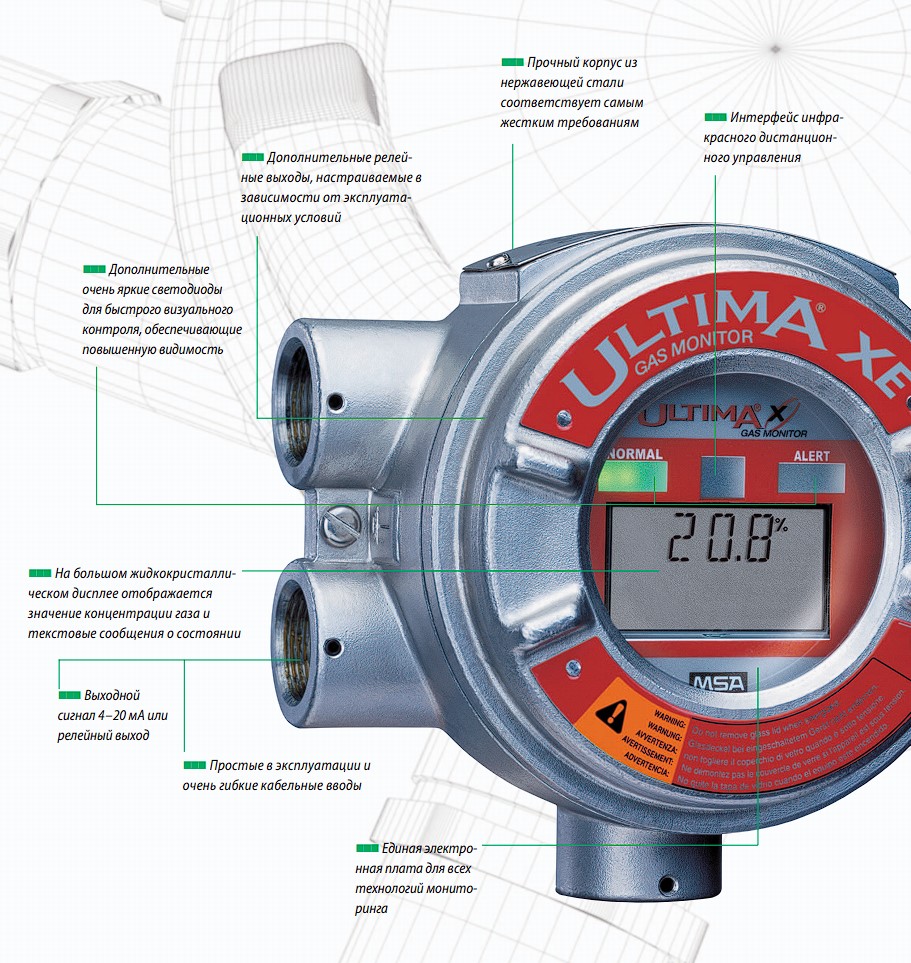

Особенности и преимущества

 Взрывозащищенный корпус из нержавеющей стали с нескольким входами
 Большой жидкокристаллический экран для числовых данных и текстовых сообщений
 Единая электронная плата для различных технологий обнаружения и мониторинга газов
 Конструкция с использованием одной платы значительно упрощает обслуживание
 Светодиоды для быстрого визуального контроля сигнализируют о состоянии системы, обеспечивая хорошую видимость даже с большого расстояния
 Дополнительные реле с возможностью программирования в условиях эксплуатации
 Функция дистанционного наблюдения
 Автоматическая поправка на изменения температуры и влажности
 Все калибровки и регулировки выполнялись с помощью непроникающего калибратора или контроллера

ИК-интерфейс

Датчики можно заменять в работающем в полевых условиях приборе даже в опасных средах. каталитические и электрохимические датчики
Входной сигнал 4–20 мА. ULTIMA XE
Интерфейс цифровой связи ModBUS RTU.ULTIMA X3
До трех датчиков в одном газоанализаторе.ULTIMA X3

Области применения

Газоанализаторы серии ULTIMA X подходят для применения в помещении и на улице практически во всех отраслях промышленности, включая:

Опасности

Газоанализаторы серии ULTIMA X защищают от таких опасностей:
легковоспламеняющаяся среда;
недостаток кислорода;
токсичная среда;
утечки газа.

Датчики

Установка и работа

Газоанализаторы серии ULTIMA X имеют несколько отверстий в корпусе для подсоединения датчиков в его левой, правой или нижней части. Кроме того, эти приборы можно использовать для дистанционного зондирования, при котором расстояние между датчиком
и электронными компонентами может составлять до 15 м.
Модульная конструкция позволяет предварительно установить и подключить главный корпус прибора на ранних этапах строительства объекта. Основные электронные компоненты и откалиброванные датчики можно без труда добавить во время ввода в эксплуатацию, чтобы снизить вероятность его потери или повреждения и максимально продлить срок службы датчика.
В каталитических модулях и модулях для токсичных газов ULTIMA X «Интеллектуальный датчик» все калибровочные данные хранятся во внутренней памяти, благодаря чему удобно проводить настройку и калибровку этих датчиков в мастерских. Проводить калибровку можно и в полевых условиях,
к примеру, если того требуют правила. Для подключения и отсоединения модулей датчиков не требуется никаких инструментов, при этом газоанализатор может оставаться подключенным к питанию.

ИК-технология ULTIMA X IR Technology

Электрически модулируемый источник энергии инфракрасного излучения и два детектора преобразуют энергию инфракрасного излучения в электрические сигналы. Каждый из детекторов характеризуется чувствительностью к различным диапазонам длин волн в инфракрасном спектре. Излучение от источника направляется через окно в главном корпусе в полость датчика. Зеркало, защищенное вторым окном, направляет энергию обратно в главный корпус на детекторы. Наличие горючего газа в полости датчика снижает интенсивность излучения от источника, попадающего на детектор, но не снижает интенсивность излучения, попадающего на нормирующий детектор. Микропроцессор анализирует соотношение этих двух сигналов и преобразует его в показания НКПР горючих газов в процентах.

Технология ULTIMA® X3 Technology

Передача цифровых данных и до трех датчиков в одном газоанализаторе

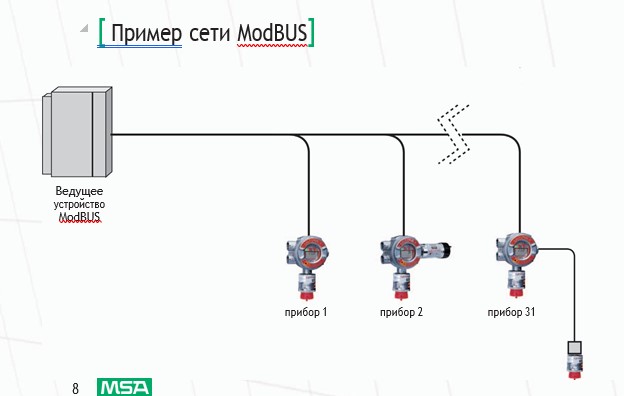

ULTIMA X3 обладает всеми преимуществами серии ULTIMA X, а также возможностями цифровой связи. С помощью интерфейса ModBUS RTU в ULTIMA Х3 к одной линии можно подключить до 31 передатчика. Поскольку к газоанализатору можно подсоединить до трех датчиков, всего к одной сигнальной линии можно подключить 93 датчика. Очень простые монтажные работы.

Система с несколькими датчиками

Возможность использования различных комбинаций электрохимических, каталитических и инфракрасных датчиков
Дистанционная диагностика возможна благодаря передачам состояния датчика
«Прокручиваемый дисплей» газоанализатора показывает подключенные датчики всех типов
В сети газоанализатор ULTIMA X3 работает как ведомое устройство
Установка дополнительного дистанционного датчика позволяет размещать каждый из таких датчиков на расстоянии до 15 м
Внутренние реле можно настроить для работы трех различных общих аварийных сигналов или по одному отдельному сигналу тревоги для каждого датчика

Дополнительные принадлежности

Калибратор

Простой в эксплуатации трехкнопочный калибратор ULTIMA с ИК-интерфейсом обеспечивает самый простой способ калибровки, применяемый в отрасли. Этот искробезопасный калибратор также можно использовать для изменения адреса газоанализатора ULTIMA X3.

Контроллер

Контроллер ULTIMA Controller оснащен ИК-интерфейсом и обеспечивает полный доступ ко всем функциям благодаря наличию полнофункциональной клавиатуры.
Особенности:

искробезопасный;
установка и отображение аварийных уровней;
установка и отображение количества калибровочного газа;
отображение минимальных, максимальных и средних показаний концентрации газа;
меню калибровки

Нажимная кнопка внешняя

Нажимная кнопка позволяет быстро переходить между основными функциями без использования калибратора:

подтверждение сигнализаций;
калибровка нуля;
калибровка газом;
первоначальная калибровка iCAL;
прекращение калибровки.

Переходник для газа

Для каталитических датчиков и датчиков токсичных газов с соединением для удаленного применения калибровочного газа
для ULTIMA XE.

Колпак

Используется при наличии требования по перекачке образца через измерительный модуль для ULTIMA XI и XIR.

Опции удаленного датчика

Альтернативный взрывозащищенный NPT корпус и корпус повышенной защиты метрич. оборудованы контактной колодкой для удобного подключения питания и сигнальной проводки
Газовые детекторы незаменимы на многих производственных и добывающих предприятиях. В каталоге ООО «ТЕХЗАЩИТА» вы найдете высоконадежные устройства из серии Ultima MSA.
Предлагаемые анализаторы предназначены для стационарной установки в помещениях, где требуется:

контроль содержания кислорода в среде;
контроль наличия токсичных газов;
контроль наличия взрывоопасных и горючих соединений.

Приборы Ultima MSA рассчитаны на непрерывный анализ газовой среды внутри помещений или на открытом воздухе. Многие устройства поставляются во взрывозащищённых корпусах, оснащены ЖК-дисплеем, просты в управлении.
Устройства имеют европейские, канадские, американские сертификаты. За счет высокой надежности и точности они широко используются:

на АЗС, АГЗС;
на сельскохозяйственных предприятиях;
в сфере производства пищевых, химических, металлургических товаров;
в складских помещениях;
на нефтегазовых объектах;
на очистных сооружениях.

Как приобрести газоанализаторы Ultima MSA?

Чтобы узнать цену товара, уточнить условия доставки и оплаты, свяжитесь со специалистами ООО «ТЕХЗАЩИТА». Вы можете позвонить нам, отправить сообщение на электронную почту или посетить офис для более подробного ознакомления с газоанализаторами.

Технические характеристики
Типы газов	Горючие, токсичные и кислород
Температурный диапазон	от 40 °C до +60 °C [от 40 °F до +140 °F] стандартный, для некоторых газов диапазон может отличаться
Дрейф
Дрейф нуля	обычно < 5% в год
Дрейф интервала	обычно < 10% в год
Точность
Воспроизводимость	обычно ± 1% диапазона измерений или 2 чнм
Линейность	обычно ± 2% диапазона измерений или 2 чнм [O2, CO]
	± 3% диапазона измерений [<50% НКПР горючих газов]
	± 5% диапазона измерений [>50% НКПР горючих газов]
	обычно ± 10% диапазона измерений или 2 чнм [токсичные газы, кроме CO]
Время отклика	t 20 кислород и токсичные газы
	<12 секунд [обычно 6 секунд]
	t 50 кислород и токсичные газы
	<30 секунд [обычно 12 секунд]
t 50 горючие газы	< 8 секунд
t 90 горючие газы	<20 секунд
t 90 XIR	<5 секунд [без защитного колпака датчика]
Влажность	15%–95% относительной влажности, без конденсации
Срок службы датчика
Кислород и токсичные газы	обычно 2 года
Горючие газы	обычно 3 года
Источник питания
24 В	постоянного тока [кислород]
24 В	постоянного тока при максимум 450 мА [горючие газы]
24 В	постоянного тока при максимум 750 мА [XIR]
Требования к проводке
Горючие газы [вкл. XIR]	3 провода
Кислород и токсичные газы	2 провода; без светодиодов и реле
Кислород и токсичные газы	3 провода; светодиоды и (или) реле
Выход сигнала
ULTIMA XE	4–20 мА 2-проводной источник втекающего тока 4–20 мА 3-проводной источник тока
Контакты реле
Номинальный ток	5 А при 220 В переменного тока;
Номинальный ток	5 А при 30 В постоянного тока
Сигнализация	обычно под напряжением/без напряжения, однополюсные контакты на два направления, изменение измеряемой величины от минимального значения до максимального и наоборот, с самоблокировкой/без самоблокировки
Неисправность	обычно без напряжения, однополюсные контакты на два направления, без самоблокировки
Кабельные вводы	Четыре, 3/4 дюйма NPT или 25 мм
Физические характеристики
Масса	4,7 кг
Габаритные размеры	261 x 160 x 99 мм [В x Ш x Г]
Материал	Нержавеющая сталь [марка 316]
Сертификация и аттестация
ULTIMA XE/XIR/X3	Директива о низковольтном оборудовании ЕС: 73/23/EEC
ULTIMA XE/XIR/X3	Директива ATEX ЕС: 94/9/EC
ULTIMA XE/XIR/X3 и удаленный датчик	Директива по электромагнитной совместимости ЕС: 89/336/EEC
ULTIMA XE/XIR/X3	II 2G EEx d IIC T5 [главный корпус]II 2G EEx d IIC T4[датчики, кроме ИК] II 2G EEx d IIC T5 [ИК-датчик] II 2G EEx ia IIC T4[датчик с барьером безопасности] от —40 °C до +60 °C ЕАС:ТР ТС 020/2011 „Электромагнитная совместимость технических средств“ ЕАС:ТР ТС 012/2011 „О безопасности оборудования для работы во взрывоопасных средах“
Сертификат испытаний типа ЕС	DMT 02 ATEX E 202 X
ULTIMA XE/XIR	Утверждение технических характеристик EN 60079-29-1:2007 EN 50104:2002 [PFG-Nr. 41301103P] EN 50271:2002
Калибратор ULTIMA	II 2G EEx ib IIC T3/T4/T5 Контроллер ULTIMA II 2G EEx ib IIC T4
Гарантия	24 месяца на все компоненты, включая ИК-датчик [не распространяется на модули каталитических и электрохимических датчиков]
