• Надлежащее использование Многоканальный газоанализатор ALTAIR 4X предназначен для использования обученным и квалифицированным персоналом. Он предназначен для оценки риска воздействия опасных веществ, например, в следующих случаях:
  • Оценка потенциального воздействия на рабочих горючих и токсичных газов и паров, а также низкого уровня кислорода.
  • Определение газов и испарений, концентрации которых необходимо отслеживать на рабочих местах. Многоканальный газоанализатор ALTAIR 4X может быть укомплектован для обнаружения:
    • Горючих газов и некоторых горючих испарений
    • Недостатка либо избытка кислорода в окружающей атмосфере
    • Некоторых токсичных газов, при установке соответствующего датчика. Прибор может измерять (без изменения метрологических характеристик) до 30 % об. кислорода в окружающем воздухе, но он разрешѐн к применению в условиях содержания
      кислорода до 21 % об. Это связано с отсутствием данных о выполнении требований к взрывозащите газоанализатора при повышенных концентрациях кислорода В обязательном порядке следует прочитать данное руководство по эксплуатации
      и соблюдать все его положения при эксплуатации изделия. Необходимо особо тщательно изучить и выполнять в дальнейшем правила техники безопасности и эксплуатации изделия. Помимо этого, для безопасной эксплуатации необходимо соблюдать
      требования действующего национального законодательства. Данное изделие предназначено для сохранения жизни и здоровья пользователя. Ненадлежащее использование, уход или техобслуживание могут нарушить его работоспособность, создавая
      тем самым серьѐзную угрозу жизни человека. Перед использованием следует проверить работоспособность изделия. Оно не должно использоваться, если такая проверка дала неудовлетворительные результаты, а так же при повреждениях,
      отсутствии компетентного технического обслуживания/ухода, использовании неоригинальных запчастей. Использование не по прямому назначению или не в соответствии с данным руководством рассматривается как ненадлежащее. Особенно
      это относится к несанкционированным модификациям изделия и к вводу его в эксплуатацию лицами, не уполномоченными компанией MSA.

• Информация об ответственности Компания MSA не несѐт ответственности в случаях использования данного изделия ненадлежащим образом или не по назначению. Выбор и использование изделия являются исключительной прерогативой конкретной
  эксплуатирующей организации. Компания MSA снимает с себя любую ответственность, а также аннулирует все гарантийные обязательства, предоставляемые на данное изделие, если при эксплуатации, проведении текущего ухода или технического обслуживания
  не соблюдались положения настоящего руководства.

• Меры предосторожности и правила техники безопасности


  Внимание!

  Нижеприведенные правила техники безопасности должны неукоснительно соблюдаться. Только в этом случае обеспечивается надлежащая работа прибора и гарантируется отсутствие угрозы для безопасности и здоровья эксплуатирующего персонала. При подготовке и проведению
  работ с газоанализатором необходимо соблюдать требования раздела 2 ГОСТ 240032-80 «Газоанализаторы шахтные газоаналитические», раздел 3 ГОСТ 12997-84 «Изделия ГСП» Общие технические условия» и принятому на предприятие Регламенту по обслуживанию
  такого класса оборудования. «При нормальных условиях MSA рекомендует производить калибровку не реже 1 раза в 6 месяцев, однако во многих государствах действуют иные нормативы. Сверьтесь с требованиями национального законодательства. Согласно
  утвержденному свидетельству типа средств измерений, интервал между поверками должен составлять 1 год.

  Проверка работоспособности подачей контрольной газовой смеси

  Периодически, в соответствии с ГОСТ 240032-80 и Регламентом предприятия, выполняйте проверку работоспособности прибора подачей контрольной газовой смеси. При такой проверке прибор должен подтвердить свою работоспособность. Если данная проверка не прошла,
  следует выполнить калибровку прибора перед его использованием. Проверку прибора подачей контрольной газовой смеси следует выполнять чаще, если прибор подвергался физическому удару или воздействию высоких концентраций определяемых веществ.
  Кроме того, следует выполнять такую проверку чаще и в случае, если анализируемый воздух содержит следующие соединения, которые могут снизить чувствительность датчика концентрации горючих газов и уменьшить его показания:

  • Органические вещества, содержащие кремний [силиконы]
  • Силикаты
  • Соединения, содержащие свинец
  • Сероводород с концентрацией свыше 200 ppm или с концентрацией свыше 50 ppm в течение одной минуты.


    Проверка минимальных концентраций горючих газов

    Минимальная концентрация горючего газа в воздухе, при которой возможно его воспламенение, называется нижним концентрационным пределом распространения пламени [НКПР] [англ. LEL – Lower Explosive Limit]. Индикация «XXX» датчика горючего газа указывает на
    то, что в атмосфере содержится более 100% НКПР газа или 5,00 % [по объему] CH₄, поэтому существует опасность взрыва. Немедленно покиньте опасную зону.

    Учет влияния факторов окружающей среды

    Ввиду вероятности получения недостоверных результатов, не следует использовать данный прибор для определения горючих или токсичных газов в:

    • Атмосфере с недостатком либо избытком кислорода
    • В присутствии восстановителей
    • Шахтах печей
    • Инертных средах
    • Атмосфере, содержащей взвешенный взрывоопасный туман или пыль. Используйте     прибор    только    для    обнаружения    газов/паров,    на    которые    рассчитаны установленные в нѐм датчики. Убедитесь в наличии достаточной концентрации
      кислорода.

      Прибор не предназначен для обнаружения и контроля газов с температурой воспламенения выше 38 °C

      Не следует использовать данный прибор для определения горючих газов в атмосфере, содержащей пары жидкостей с высокой температурой воспламенения [выше 38°C], поскольку это может привести к получению ошибочно низких показаний.

      Физический удар

      Если прибор подвергся физическому удару, следует выполнить повторную проверку калибровки.

      Техническое обслуживание датчиков

      Запрещается блокировать отверстия датчиков, поскольку это может привести к увеличению погрешности показаний. Запрещается нажимать на переднюю поверхность датчиков, поскольку это может привести к их повреждению или стать причиной неправильных показаний.
      Запрещается использовать сжатый воздух для очистки отверстий датчика, поскольку избыточное давление может привести к повреждению датчиков.

      Время измерения, достаточное для стабилизации показаний

      Необходимо подождать некоторое время до появления на дисплее прибора точных показаний. Время отклика зависит от типа датчика.

      Правильное обслуживание аккумуляторной батареи

      Используйте только зарядные устройства для аккумуляторов, выпускаемые MSA и предназначенные для данного прибора; использование других зарядных устройств может повлечь повреждение аккумулятора и прибора. При утилизации соблюдайте местные нормативы охраны
      здоровья и безопасности. Также, зарядку устройств ALTAIR 4X можно производить при помощи автоматической станции GALAXY.

      Учет состояния окружающей среды

      На показания газоанализатора может повлиять целый ряд факторов окружающей среды, включая изменения давления, влажности и температуры. Изменения давления и влажности влияют на количество кислорода, фактически присутствующего в атмосфере.

      Правила обращения с электронными приборами, чувствительными к статическому электричеству

      Прибор содержит компоненты, чувствительные к статическому электричеству. Запрещается открывать или ремонтировать прибор без использования соответствующих средств защиты от электростатического разряда. Гарантия не распространяется на повреждения, вызванные
      электростатическими разрядами.

      Соблюдение положений нормативной документации, относящихся к изделию Соблюдайте все применимые национальные нормы, действующие в стране использования. Соблюдайте гарантийные нормы Гарантия,
      предоставляемая компанией Mine Safety Appliances Company в отношении изделия, теряет силу, если эксплуатация или обслуживание изделия происходили с нарушением инструкций данного руководства. Соблюдайте инструкции для защиты
      себя и окружающих. Пишите или звоните нам перед началом использования, если у вас есть вопросы, касающиеся данного оборудования, или если вам необходима любая дополнительная информация, касающаяся эксплуатации или обслуживания.

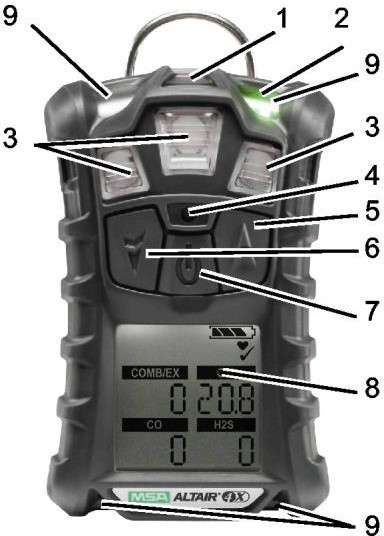

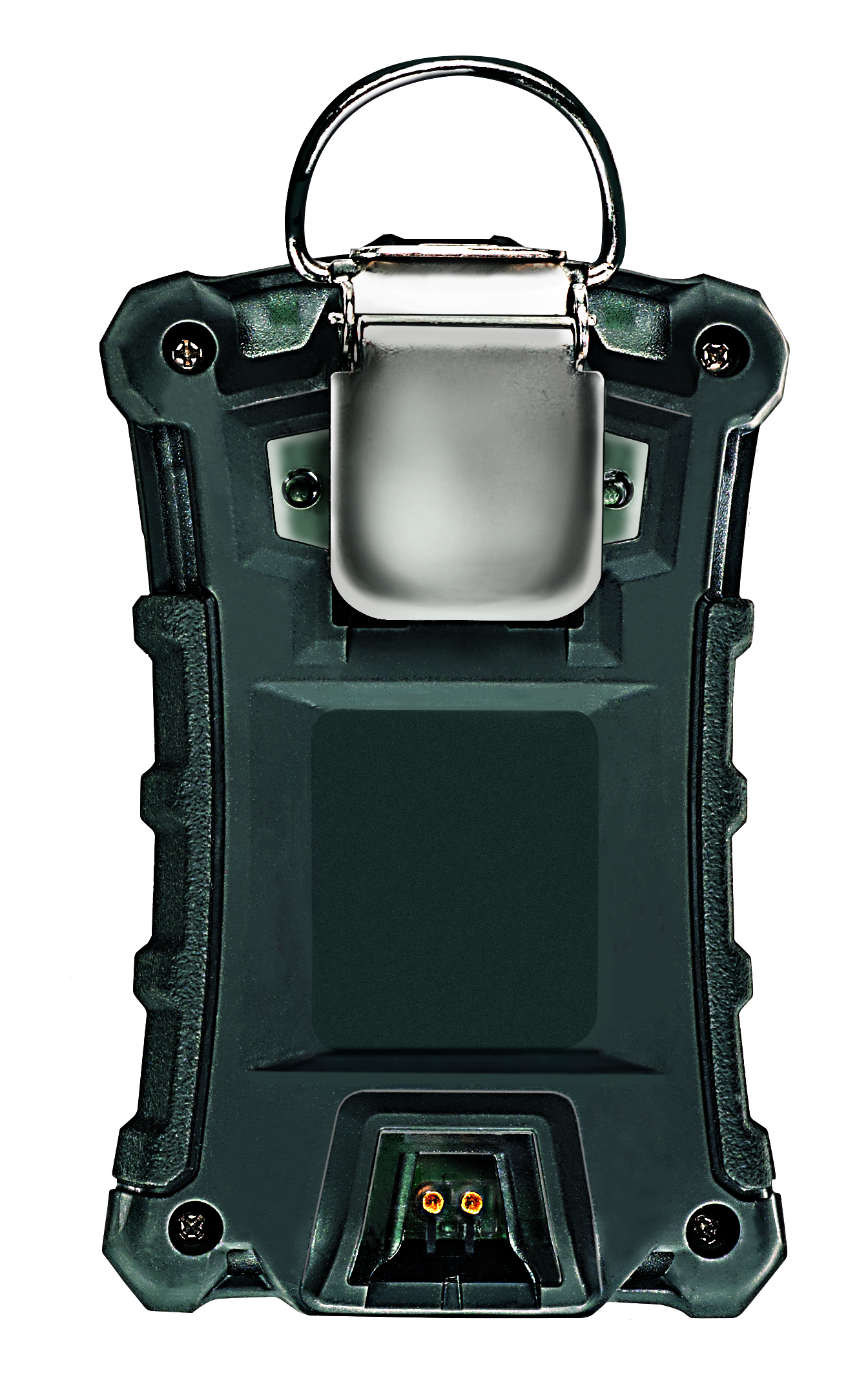

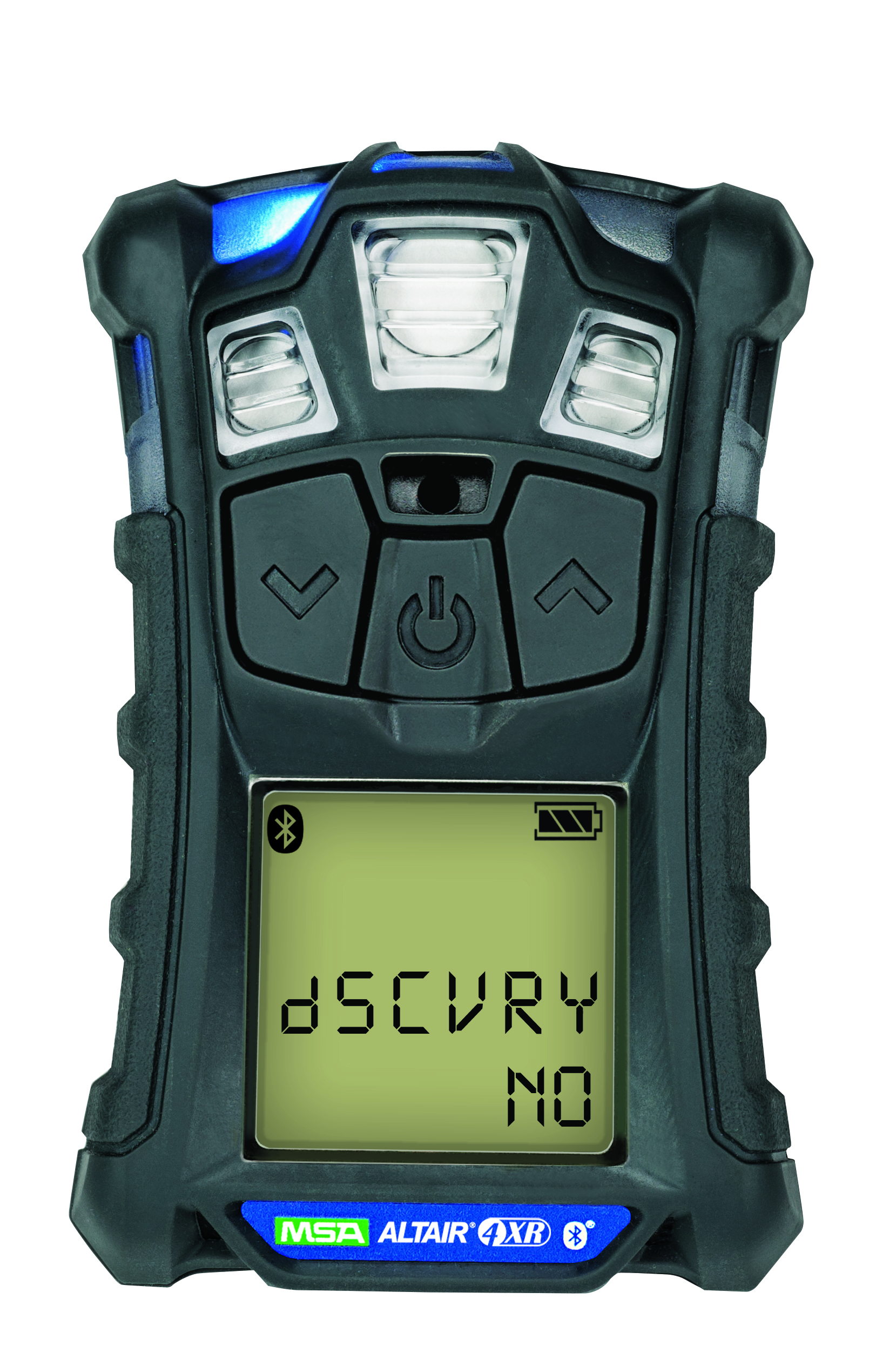

Внешний вид прибора

Рис. 1 Вид прибора

1Связь8Дисплей2Светодиоды безопасной работы [зеленый] и неисправности [желтый]9Сигнальные светодиоды (4 шт.)3Вводы датчиков10Зажим4Звуковая сигнализация11Разъѐм подключения зарядного устройства5Кнопка ▼12Винты (4 шт.)6Кнопка ▲13Светодиод зарядки [красный/зеленый]7Кнопка ВКЛ/ВЫКЛ

  Прибор измеряет концентрацию газов в окружающем воздухе и на рабочем месте. Прибор комплектуется максимум тремя датчиками, которые могут давать показания о концентрации четырех различных газов [один двойной датчик токсичных веществ измеряет
CO и H₂S]. Пороги срабатывания сигнализации для отдельных газов устанавливаются на заводе, их можно изменить при помощи меню настройки прибора. Данные изменения можно выполнить также при помощи программного обеспечения MSA Link. Обязательно
загрузите последнюю версию программного обеспечения MSA Link с веб-сайта MSA www.msanet.com. Присутствие измеряемого газа в окружающем воздухе во время настройки прибора по свежему воздуху приводит к прерыванию
настройки нуля и переходу прибора в режим измерения.

• Управление прибором Управление работой прибора осуществляется в диалоговом режиме с дисплея при помощи трех функциональных кнопок [→ рис. 1].


  Назначение кнопок

  КнопкаОписаниеВКЛ/ВЫККнопка ВКЛ/ВЫКЛ предназначена для включения и выключения прибора, а также для подтверждения выбираемых пользователем действий. При включении прибора одновременным нажатием кнопок ▲ и ВКЛ/ВЫКЛ, включается режим настройки параметров.

  ▼Кнопка ▼ используется для перемещения вперед по экранам данных в режиме измерения или для возвращения на страницу назад и уменьшения значений в режиме настройки. Удержание этой кнопки нажатой в течение 3 секунд в обычном режиме измерения
  включает сигнал InstantAlert [ручное включение аварийной сигнализации для привлечения внимания окружающих].▲Кнопка ▲ предназначена для сброса пикового значения STEL TWA и подтверждения [при возможности] аварийных сигналов или перехода из режима измерения в режим калибровки. Кроме того, ею можно воспользоваться для перемещения на предыдущую страницу
  увеличения значений в режиме настройки.Назначения светодиодовСветодиодОписаниеЗЕЛЁНЫЙСветодиод безопасности мигает раз в 15 секунд, уведомляя пользователя о том, что прибор включен и работает. Эту опцию можно отключить при помощи программного обеспечения MSA Link.КРАСНЫЙКрасные светодиоды являются визуальными индикаторами состояния тревоги или любого типа ошибки прибора.ЖЕЛТЫЙВключение желтого светодиода указывает на состояние отказа прибора. Это следующие состояния:
  Ошибка памяти прибора
  Отсутствует датчик
  Ошибка датчикаКРАСНЫЙ/

  ЗЕЛЕНЫЙ

  Светодиод зарядки указывает на состояние зарядки. — КРАСНЫЙ: происходит зарядка
  — ЗЕЛЕНЫЙ: аккумулятор заряжен

  Вибрационный сигнал тревоги

  Прибор оснащен вибрационным сигналом тревоги.

  Подсветка

  Подсветка включается автоматически при нажатии любой кнопки. Подсветка остается включенной в течение времени, выбранного пользователем. Период времени подсветки можно установить при помощи программного обеспечения MSA Link (стандартно 10 сек).

  Динамик (звуковая сигнализация)

  Динамик подает звуковой сигнал тревоги.

  Динамик (пульсирующий звуковой сигнал)

  Динамик издает короткий сигнал и сигнальные светодиоды прибора мигают каждые 30 секунд при наличии следующих условий:

  • Динамик включен
  • Прибор находится в режиме измерения концентрации газов
  • Батарея прибора находится в рабочем состоянии
  • Прибор не зарегистрировал состояния тревоги ни по одному из определяемых газов
  • Активированы звуковая и визуальная сигнализации

Управление прибором Управление работой прибора осуществляется в диалоговом режиме с дисплея при помощи трех функциональных кнопок [→ рис. 1].

Назначение кнопок

КнопкаОписаниеВКЛ/ВЫККнопка ВКЛ/ВЫКЛ предназначена для включения и выключения прибора, а также для подтверждения выбираемых пользователем действий. При включении прибора одновременным нажатием кнопок ▲ и ВКЛ/ВЫКЛ, включается режим настройки параметров.

▼Кнопка ▼ используется для перемещения вперед по экранам данных в режиме измерения или для возвращения на страницу назад и уменьшения значений в режиме настройки. Удержание этой кнопки нажатой в течение 3 секунд в обычном режиме измерения включает
сигнал InstantAlert [ручное включение аварийной сигнализации для привлечения внимания окружающих].▲Кнопка ▲ предназначена для сброса пикового значения STEL TWA и подтверждения [при возможности] аварийных сигналов или перехода из режима измерения в режим калибровки. Кроме того, ею можно воспользоваться для перемещения на предыдущую страницу
увеличения значений в режиме настройки.Назначения светодиодовСветодиодОписаниеЗЕЛЁНЫЙСветодиод безопасности мигает раз в 15 секунд, уведомляя пользователя о том, что прибор включен и работает. Эту опцию можно отключить при помощи программного обеспечения MSA Link.КРАСНЫЙКрасные светодиоды являются визуальными индикаторами состояния тревоги или любого типа ошибки прибора.ЖЕЛТЫЙВключение желтого светодиода указывает на состояние отказа прибора. Это следующие состояния:
Ошибка памяти прибора
Отсутствует датчик
Ошибка датчикаКРАСНЫЙ/

ЗЕЛЕНЫЙ

Светодиод зарядки указывает на состояние зарядки. — КРАСНЫЙ: происходит зарядка
— ЗЕЛЕНЫЙ: аккумулятор заряжен

Вибрационный сигнал тревоги

Прибор оснащен вибрационным сигналом тревоги.

Подсветка

Подсветка включается автоматически при нажатии любой кнопки. Подсветка остается включенной в течение времени, выбранного пользователем. Период времени подсветки можно установить при помощи программного обеспечения MSA Link (стандартно 10 сек).

Динамик (звуковая сигнализация)

Динамик подает звуковой сигнал тревоги.

Динамик (пульсирующий звуковой сигнал)

Динамик издает короткий сигнал и сигнальные светодиоды прибора мигают каждые 30 секунд при наличии следующих условий:

• Динамик включен
• Прибор находится в режиме измерения концентрации газов
• Батарея прибора находится в рабочем состоянии
• Прибор не зарегистрировал состояния тревоги ни по одному из определяемых газов
• Активированы звуковая и визуальная сигнализации

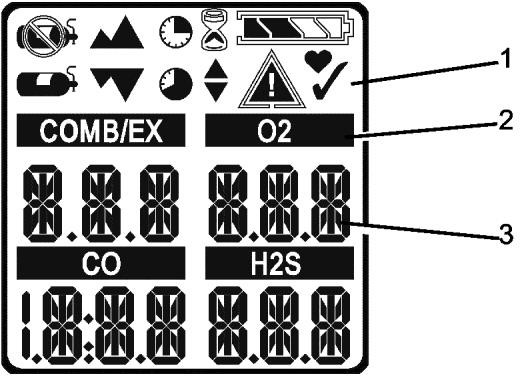

Показания на дисплее

Рис.2 Дисплей

1Графические символы3Концентрация газа2Определяемый газ

Сигнал тревоги – указывает, что сигнал тревоги активирован.
Сигнализация неподвижности – указывает, чтодатчик неподвижности активирован.
Символ проверки прибора — указывает на успешное проведение калибровки или проверки работоспособности прибора с помощью контрольной газовой смеси.
Указывает на необходимость проведения оператором действий по управлению прибором.
Состояние аккумулятора – показывает уровень заряда аккумулятора.
  Ярлыки установленных датчиков.
Баллон с калибровочным газом –указывает на необходимость подачи калибровочного газа.
Перечѐркнутый баллон с газом – указывает на то, что калибровочный газ подавать не нужно и прибор следует поместить в атмосферу с чистым воздухом.
Песочные часы — указывает на то, что пользователь должен подождать.
Минимум — указывает на минимальное значение или нижний уровень сигнала тревоги.
Пик — указывает пиковое значение или верхний уровень сигнала тревоги.

Уход за аккумулятором

Индикатор уровня заряда аккумулятора

Уровень заряда аккумулятора постоянно отображается на дисплее в правом верхнем углу. По мере разряда аккумулятора сегменты значка аккумулятора гаснут и, в конце концов, на дисплее остается только контур значка аккумулятора. Каждый сегмент индикатора соответствует
примерно 25% полной ѐмкости аккумулятора.

Сигнализация разряда аккумулятора

Внимание!

>Если при использовании прибора срабатывает сигнализация разряда аккумулятора, следует немедленно покинуть зону ввиду истощения аккумулятора.

Невыполнение данного указания может привести к причинению серьезного ущерба здоровью или даже гибели пользователя. Номинальное время работы прибора при комнатной температуре составляет 24 часа. Фактическое время работы может изменяться в зависимости
от окружающей температуры и условий срабатывания сигнализации. Время работы прибора при температуре -20°C [-4°F] составляет около 14 часов. Пороги срабатывания сигнализации для отдельных газов устанавливаются на заводе, их можно изменить при помощи
меню настройки прибора. Предупреждение о разряде аккумулятора означает, что до полного разряда аккумулятора номинально осталось 30 минут рабочего времени. Длительность работы прибора после предупреждения о разряде аккумулятора зависит от температуры
окружающей среды.

При срабатывании предупреждения о низком заряде аккумулятора прибора:

• мигает индикатора уровня заряда аккумулятора
• раздается звуковой сигнал
• мигают сигнальные светодиоды
• • на дисплее отображается «Low Batt» [низкий заряд аккумулятора] и
  • прибор повторяет данное предупреждение каждые 15 секунд, продолжая работать до выключения оператором или автоматического отключения при полном разряде аккумулятора.


    Разряд аккумулятора

    Внимание!

    При срабатывании сигнала о разряде аккумулятора следует прекратить использование прибора, поскольку недостаточно мощности для определения и оповещения о потенциальной опасности, и, таким образом, для работника, использующего данный прибор как средство
    безопасности, существует угроза здоровью и жизни. Прибор переходит в режим разряда аккумулятора за 60 секунд до окончательного разряда [когда аккумулятор больше не может обеспечивать работоспособность прибора]:

    • На дисплее отображается «Low Batt» [низкий заряд аккумулятора] и
    • Раздается звуковой сигнал, мигают сигнальные светодиоды; сигнал невозможно отключить,
    • Вывод других страниц невозможен, примерно через минуту прибор автоматически отключается.ри отключении аккумулятора:
      • Немедленно покиньте опасную зону.
        • Подзарядите аккумулятор.


          Зарядка аккумулятора

          Предупреждение!

          Запрещается заряжать прибор в опасных зонах.

          Внимание!

          Использование с прибором любого зарядного устройства, кроме поставляемого в комплекте, может привести к повреждению или неправильной зарядке аккумулятора. В нормальных условиях при комнатной температуре зарядное
          устройство может произвести зарядку полностью разряженной аккумуляторной батареи в течение менее чем четырѐх часов. Перед зарядкой очень холодных или очень горячих приборов, дайте им полежать в течение часа
          при комнатной температуре.

          • Минимальная и максимальная температура окружающей среды для зарядки прибора составляют, соответственно, 10 °C и 35 °C.
          • Для получения оптимального результата заряжайте прибор при комнатной температуре [22 °C].


            Для зарядки прибора

          • Плотно вставьте прибор в подставку для подзарядки.
          • Символ аккумулятора будет прокручиваться с отображением увеличивающегося числа сегментов при светодиоде зарядки, светящимся красным, пока величина заряда не достигнет 90% от полной ѐмкости аккумулятора.
            После этого символ аккумулятора

          остается полностью засвеченным, светодиод меняет цвет на зеленый, аккумулятор дозаряжается до полной емкости.

          • Если во время подзарядки обнаруживается проблема, символ аккумулятора начинает мигать, светодиод меняет цвет на оранжевый. Чтобы повторить цикл зарядки, извлеките прибор из подставки, затем верните его на
            место.

Просмотр дополнительных параметров прибора

Основной экран появляется при включении прибора. Просмотр следующих параметров и функций прибора — нажатием кнопки ▼ для перехода в:

Режим проверки работоспособности с помощью контрольной газовой смеси

• Для перехода в режим проверки с помощью контрольной газовой смеси нажмитекнопку ▼.
• Для подтверждения выполнения процедуры нажмите кнопку ON/OFF. После проверки прибор переключится в режим измерения
• Для отмены проверки и перехода в режим измерения, нажмите кнопку ▲.

Пиковые показания [страница PEAK]

Значок пиковых показаний отображает самые высокие уровни концентрации газа, зарегистрированные прибором с момента включения или момента сброса пиковых показаний. Для сброса пиковых значений:

• Зайдите на страницу пиковых значений. Для этого нажмите кнопку ▼ 2 раза.
• Нажмите кнопку ▲.

Минимальные показания [страница MIN]

На этой странице отображается минимальный уровень кислорода, зарегистрированный прибором с момента включения или сброса минимальных [MIN] показателей. На дисплее появляется значок минимальных показателей. Для удаления минимальных значений:

• Вызовите функцию отображения минимальных значений. Для этого нажмите кнопку ▼ 3 раза.
• Нажмите кнопку ▲.

Предельное допустимое среднее значение кратковременного воздействия [страница КСЗ — STEL]

Внимание!

При срабатывании сигнала STEL немедленно покиньте зону заражения; концентрация газа в окружающей среде достигла заданного порога по КСЗ [STEL]. Игнорирование данного предупреждения может привести к чрезмерному воздействию токсичных газов на сотрудников,
использующих данный прибор как средство защиты, что в свою очередь может создать угрозу их здоровью и жизни. Значок КСЗ [→ глава 2.3] появляется на дисплее при отображении среднего воздействия за 15-минутный период. Если обнаруженная концентрация
газа превышает допустимое значение КСЗ [STEL]:

• Раздаѐтся звуковой сигнал
• Включаются сигнальные светодиоды
• Мигает значок КСЗ [STEL].

Для обнуления значения КСЗ [STEL]:

• Зайдите на страницу КСЗ [STEL].
• Нажмите кнопку ▲.

Производится расчет КСЗ [STEL] за последние 15 минут. Примеры расчѐта кратковременного среднего значения концентрации токсичного газа КСЗ [STEL]: Допустим, что прибор работал не менее 15 минут:

Таким образом, средняя концентрация за 15 минут при 35 ppm:

[15               × 5 ???] = 5 ??? 15

Средняя концентрация при 10-минутнм воздействии 35 ppm и 5-минутном – 15 ppm:

[10               ×  5 ???] + [5              × 15 ???] = 25 ??? 15

Среднесменное значение воздействия токсичного газа [страница ССЗ — TWA]

Внимание!

При срабатывании сигнала TWA немедленно покиньте зону заражения; концентрация газа в окружающей среде достигла заданного сигнализационного порога по ССЗ [TWA]. Игнорирование данного предупреждения может привести к чрезмерному воздействию токсичных газов
на сотрудников, использующих данный прибор как средство защиты, что в свою очередь может создать угрозу их здоровью и жизни. На дисплее появляется значок среднесменного значения экспозиции TWA [ССЗ] [→ глава 2.3], показывающий значение ССЗ с момента
включения прибора или сброса показаний ССЗ. Если концентрация газа, определенная прибором, превышает восьмичасовой предел ССЗ [TWA]:

Для обнуления значения ССЗ [TWA]:

• Вызовите функцию ССЗ [TWA].
• Нажмите кнопку ▲.

Вычисляется значение ССЗ [TWA] за последние восемь часов. Примеры расчета среднесменного значения:

Среднесменная концентрация за 1 час при 50 ppm:

[1 ıac × 50 ???] + [7 ıacob × 0 ???] = 6,25 ???
8 ıacob

Среднесменная концентрация при 4-х часовом воздействии 50 ppm и 4-х часовом – 100 ppm:

[4 ıac × 50 ???] + [4 ıacob × 100 ???] = 75 ???
8 ıacob

Среднесменная концентрация 12-и часовом воздействии 100 ppm:

[12 ıacob × 100 ???] = 150 ???
8 ıacob

Индикация времени

По умолчанию, текущее время указывается на дисплее в 12-часовом формате. Можно установить 24-часовой формат, воспользовавшись MSA Link.

Индикация даты

Текущая дата отображается на дисплее в следующем формате: MMM-ДД-ГГГГ. Страница с данными о последней калибровке Отображает дату последней успешной калибровки прибора в следующем формате:

MMM-ДД-ГГГГ

Страница очередной калибровки

Отображает количество дней до следующей очередной калибровки прибора [задается пользователем].

Включение датчика неподвижности

Для включения или выключения функции сигнализации неподвижности, нажмите кнопку ▲ при открытой на дисплее странице включения сигнализации движения. Если функция сигнализации неподвижности включена, символ [→ глава 2.3] мигает каждые 3 секунды. Прибор
переключается в режим готовности при отсутствии движения в течение 20 секунд. Этот режим можно отключить, пошевелив прибор. При отсутствии движения в течение 30 секунд включается полный сигнал тревоги неподвижности. Данный сигнал можно отключить
только нажатием кнопки ▲.

Сигнализация отсутствия датчика

Прибор сигнализирует об отсутствии датчика, если он обнаружит, что активированный датчик кислорода, горючих или токсичных газов неверно установлен в прибор или не функционирует. Наличие и статус каждого датчика проверяется при включении прибора, а также
непрерывно во время работы. Если произошѐл отказ работы датчика или он определился как отсутствующий, происходит следующее:

• Отображается «SENSOR ERROR» [ОШИБКА ДАТЧИКА]
• Флажок на дисплее, над символом отсутствующего датчика, мигает
• Раздается звуковой сигнал, мигают сигнальные светодиоды.
• Непрерывно горит желтый светодиод отказа.
• В случае ошибки датчика при запуске, прибор выключается через 60 секунд.

Об окончании срока службы любого датчика выводится соответствующее предупреждение после проведения калибровки. В этот момент датчик остается полностью работоспособным, но предупреждение дает возможность пользователю подготовить замену, сведя к минимуму
время простоя. Далее непрерывно отображается символ ♥. Подробнее см. в главе 3.9.

Индикатор истечения срока службы датчика

Если прибору не удается калибровать один или несколько датчиков, выводится сообщение «SPAN ERR» [ОШИБКА КАЛИБРОВКИ], затем символы тревоги и ♥, указывающие на истечение срока службы. Подробнее см. в главе 3.9.

Контроль концентрации токсичных газов

С помощью прибора можно контролировать наличие в окружающем воздухе следующих токсичных газов:

• Угарный газ [СО]
• Сероводород [H₂S]

Прибор отображает концентрацию газа в миллионных долях ppm (млн^-1) или мг/м³ на странице измерений до выбора следующей страницы или отключения прибора.

Внимание!

При срабатывании сигнализации прибора во время работы, немедленно покиньте опасную зону.Оставаться при этом в опасной зоне опасно для жизни и здоровья.

Прибор имеет 4 порога срабатывания аварийной сигнализации:

• Верхний порог [HIGH]
• Нижний порог [LOW]
• Сигнализация STEL [КСЗ]
• Сигнализация TWA [CСЗ]

Если концентрация газа достигает или превышает заданный порог, у прибора:

• включается подсветка
• срабатывает вибрационный сигнал
• отображается и мигает значок сигнализации и значок минимального [сигнализация нижнего уровня] либо максимального [сигнализация верхнего уровня] значения
• выполняется переключение в режим сигнализации.

Контроль концентрации кислорода

Прибор контролирует концентрацию кислорода в окружающем воздухе. Предусмотрена возможность установки порогов срабатывания сигнализации для двух различных состояний:

• Избыток — концентрация кислорода > 20,8 % об.
• Недостаток — концентрация кислорода < 19,5 %. об.

Внимание!

При срабатывании сигнализации прибора во время работы, немедленно покиньте опасную зону.

Оставаться при этом в опасной зоне чревато угрозой здоровью и жизни.

Если достигнут порог срабатывания сигнализации при соблюдении любого из вышеуказанных условий:

p>

• раздается звуковой сигнал
• включаются сигнальные светодиоды
• срабатывает вибрационный сигнал
• На приборе отображается и мигает значок сигнализации, а также значок минимального уровня [сигнализация при пониженной концентрации кислорода] либо значок максимального уровня [сигнализация при повышенной концентрации кислорода] [→ глава 3] с указанием
  соответствующей концентрации кислорода.

Сигнализация нижнего порога тревоги [при недостатке кислорода] фиксируется и не сбрасывается автоматически, когда концентрация O2 поднимается выше заданного нижнего порога. Для сброса сигнализации следует нажать кнопку ▲. Если условие срабатывания
сигнализации по-прежнему выполняется, кнопка ▲ позволяет отключить сигнал лишь на пять секунд.

Изменения давления [высоты] или сильные изменения окружающей температуры могут привести к ложному срабатыванию сигнализации уровня кислорода.

Ввиду вышеуказанного, настоятельно рекомендуется производить калибровку прибора по кислороду при температуре и давлении максимально приближенных к рабочим. Проводите калибровку только в среде с чистым воздухом.

Контроль горючих газов

Прибор позволяет контролировать присутствие в окружающем воздухе метана, а также других горючих газов и паров.

Прибор отображает концентрацию газа в % НКПР или в объѐмных процентах на странице измерений, пока не будет выбрана другая страница или отключен прибор.

Внимание!

При срабатывании сигнализации прибора во время работы, немедленно покиньте опасную зону.

Оставаться при этом в опасной зоне чревато угрозой здоровью и жизни.

У прибора есть два заданных порога срабатывания сигнализации:

• Верхний порог [HIGH]
• Нижний порог [LOW]

Если концентрация газа достигает или превышает заданный порог, у прибора:

• включается подсветка
• срабатывает вибрационный сигнал
• отображается и мигает значок сигнализации и значок минимального [сигнализация нижнего уровня] либо максимального [PEAK] [сигнализация верхнего уровня] значения
• выполняется переключение в режим сигнализации.

Если концентрация газа существенно превышает 100% НКПР, прибор переключается в режим блокировки (датчик горючих газов автоматически отключается во избежание его «отравления») и вместо фактических показателей отображает «ХХХ». Данное состояние можно
сбросить только посредством выключения и повторного включения прибора в среде со свежим воздухом.

Внимание!

Показатель горючего газа «100» указывает на то, что в атмосфере содержится 100% НКПР и существует опасность взрыва. Немедленно покиньте опасную зону.

В таких случаях активируется неотключаемая сигнализация прибора.

Влияние окружающей среды

На показания газоанализатора может повлиять целый ряд факторов окружающей среды, включая изменения давления, влажности и температуры. Изменения давления и влажности влияют на количество кислорода, фактически присутствующего в атмосфере.

Изменение давления

Резкое изменение давления [например, скачкообразно при переходе через воздушные шлюзы], может приводить к временному изменению показаний кислородного датчика и, как следствие, к срабатыванию сигнализации газоанализатора. Если давление значительно
снизится, то, несмотря на то, что процентное содержание кислорода будет оставаться на уровне 20,8 % по объему или около того, общее количество кислорода для дыхания в окружающем воздухе может оказаться опасно низким.

Изменение влажности

При значительном изменении влажности [например, при выходе из сухого, кондиционируемого помещения на улицу, где воздух влажный], показания кислорода могут уменьшиться максимум на 0,5% из-за паров воды, которые вытесняют кислород из воздуха.

Датчик кислорода снабжен специальным фильтром для уменьшения влияния колебаний влажности на результаты измерения концентрации кислорода. Этот эффект нельзя заметить сразу, однако он будет медленно оказывать влияние на показания концентрации кислорода
в течение нескольких часов.

Изменение температуры

Датчики имеют встроенную схему температурной компенсации. Однако, при резких перепадах температуры показания концентрации кислорода могут дрейфовать. Для минимизации данного эффекта, откалибруйте прибор по свежему воздуху после такого изменения.

Включение прибора

Включите прибор кнопкой ON/OFF [ВКЛ/ВЫКЛ].

Прибор выполнит самодиагностику, затем установку нуля на свежем воздухе:

• включаются все сегменты дисплея
• раздается сигнал звуковой сигнализации
• загораются светодиоды сигнализации
• включается вибрационный сигнал.

Во время самодиагностики прибор проверяет наличие датчиков. В случае отсутствия датчика прибор, отображает экран отсутствия датчика, и сигнал тревоги звучит до его отключения. При наличии датчиков последовательность действий при включении продолжает выполняться.

На дисплее прибора отображаются:

• Самодиагностика сигнализации и дисплея
• Название изготовителя
• Наименование прибора

• Версия программного обеспечения
• Обнаруженные датчики
• Тип горючего газа
• Единицы измерения токсичных газов
• Установленные пороги сигнализации: максимальные, минимальные [PEAK, MIN], КСЗ и ССЗ [STEL, TWA]
• Параметры калибровки
• Отображение даты и времени
• Дата последней калибровки [если включено]
• Дата очередной [плановой] калибровки [если включено]
• Настройка нуля по чистому воздуху.

Отображения на экране во время запуска

При включении прибора время отображения каждой страницы составляет примерно 2-4 секунды.

Во время включения прибора последовательно отображаются следующие страницы:

Заданные пороги срабатывания сигналов тревоги

Отображаются установленные пороги сигнализации для всех установленных и включенных датчиков. Отображаются нижние [LOW], а затем верхние [HIGH] пороги срабатывания сигнализации. ПРИМЕЧАНИЕ: Пороги срабатывания сигнализации можно изменить вручную при помощи меню настройки или программного обеспечения MSA Link.

Значения концентраций газов в калибровочной газовой смеси

Отображаются предварительно установленные значения концентраций калибровочных газов для установленных и включенных датчиков.

Время и дата

Дата отображается в формате месяц-день-год. ПРИМЕЧАНИЕ: При полном разряде батареи время и дата сбрасываются. Во время запуска пользователю предлагается ввести время и дату. Если информация о времени и дате отсутствует, значения сбрасываются на [Янв-01-2008] и выставляется время [00:00].

Настройка по чистому воздуху [FAS]

Настройка по чистому воздуху служит для калибровки нулевых показаний прибора.
Настройка по чистому воздуху имеет определенные ограничения. Нулевое значение любого датчика, если оно находится за пределами данных ограничений, не будет регулироваться при помощи команды настройки по чистому воздуху.

Предупреждение!

Не выполняйте настройку по чистому воздуху, если не уверены в чистоте окружающей атмосферы; это может привести к неточности показаний и недооценке опасности. При возникновении сомнений относительно качества окружающего воздуха не следует использовать функцию настройки по чистому воздуху. Не используйте настройку по чистому воздуху взамен процедуры калибровки. Калибровка прибора необходима, чтобы удостовериться в точности его показаний. Невыполнение данного указания может привести к причинению серьезного ущерба здоровью или даже гибели пользователя.

Если цикл зарядки батареи прерывается до завершения [4 часа для полностью разряженной батареи], подождите 30 минут, пока стабилизируется внутренняя температура прибора, а затем выполните калибровку по свежему воздуху.

Рис. 3 Настройка по чистому воздуху

Если эта опция включена, на приборе отображается ”FAS?” [Настроить по чистому воздуху] —

предложение выполнить настройку по чистому окружающему воздуху.

Для отмены настройки по чистому воздуху нажмите кнопку ▲.

• Настройка по чистому воздуху пропускается, и прибор переключается на страницу измерений [главную страницу].

Чтобы выполнить настройку по чистому воздуху, нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ].

• Запустится настройка по чистому воздуху.
• На экране отображаются символ отсутствия газа, мигающие песочные часы и показания всех включенных газовых датчиков.
• По окончании калибровки по чистому воздуху выводится сообщение FAS OK [НАСТРОЙКА УСПЕШНА] или “FAS ERR” [ОШИБКА НАСТРОЙКИ], а также флажки датчиков, не прошедших настройку по чистому воздуху. Показания всех датчиков, которые находятся в пределах настройки по чистому воздуху, будут установлены на нуль.

Режим измерения [нормальная работа]

В режиме измерения можно проверить минимальные и пиковые показания, прежде чем выполнять сброс значений КСЗ и ССЗ или калибровку подачей контрольной газовой смеси либо калибровку нуля. Из страницы режима измерения можно перейти на следующие страницы:

При помощи трех кнопок осуществляется перемещение по каждому из подменю в восходящей/нисходящей последовательности. Подробные инструкции относительно навигации по этим страницам см. в главе 2.5 и Приложениях.

Настройка прибора

Доступ к меню настройки — только при включении прибора с одновременным нажатием и удержанием кнопки ▲. Данный режим можно активировать только при включении прибора. Операция выполняется следующим образом: Нажмите и удерживайте кнопку ▲ во время включения
прибора.

• Для ввода пароля настройки нажмите кнопки ▲ и ▼. Пароль по умолчанию «672».

Для входа в меню настройки нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ].

• Пароль неправильный: прибор переходит в режим измерения.
• Пароль правильный: прибор входит в режим настройки / три коротких звуковых сигнала.

Пароль можно изменить при помощи программного обеспечения MSA Link.

В режиме настройки:

• Для сохранения выбранных значений или перехода к следующей странице нажмитекнопку ON/OFF [ВКЛ/ВЫКЛ].
• Для увеличения значения на единицу, выделения или отмены выделения нажмитекнопку

▲.

• Для увеличения значения на 10 нажмите и удерживайте нажатой кнопку ▲.
• Для уменьшения значения на единицу, выделения или отмены выделения нажмите кнопку ▼.
• Для уменьшения значения на 10 нажмите и удерживайте нажатой кнопку ▼.

Доступ к следующим опциям — нажатием кнопок ▼ и ▲:

• Настройка датчика [SENSOR SETUP]
• Настройка калибровки [CAL SETUP]
• Настройка сигнализации [ALARM SETUP]
• Настройка времени и даты [TIME SET]
• ВЫХОД

Настройка датчика

Каждый датчик можно включить или отключить.

• Чтобы пропустить настройку, нажмите кнопку ▼ или ▲; или продолжите, следуя изложенным ниже инструкциям.
• Для входа в подменю нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ].
• Внесите изменения, воспользовавшись кнопкой ▼ или ▲, и подтвердите изменения нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ].
• Повторите процедуру для остальных датчиков.
• После настройки последнего датчика перейдите к настройке калибровки.

Настройка калибровки

Пользователь может изменять и устанавливать калибровочные значения для каждого датчика. Существует также возможность выбрать, отображать ли страницу очередной плановой калибровки, и задать число дней до следующей плановой калибровки.

Подробнее см. на блок-схемах.

Рис. 5Настройка калибровки

• Чтобы пропустить настройку, нажмите кнопку ▼ или ▲; или следуйте изложенным ниже инструкциям.
• Для входа в подменю нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ]. Отображается концентрация калибровочного газа для первого датчика.
• Измените значение, нажимая кнопку ▼ или ▲.
• Сохраните значение нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ]. Откроется страница настройки следующего датчика.
• Повторите процедуру для остальных датчиков.

После настройки последнего датчика пользователю предлагается выполнить плановую калибровку [CAL DUE].

• Измените значение, нажимая кнопку ▼ или ▲. Подтвердите выбор нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ].
• Если активировано напоминание о плановой калибровке, нажмите кнопку ▼ или ▲, чтобы ввести число дней
• Подтвердите нажатием кнопки ОN/OFF [ВКЛ/ВЫКЛ].
• После подтверждения перейдите к настройке сигнализации.

Настройка сигнализации

Пользователь может включать и отключать все сигналы тревоги и изменять пороги срабатывания сигналов тревоги для каждого датчика. Пределы регулировки порогов сигнализации см. в главе 5.2. Верхний порог срабатывания сигнала тревоги можно установить
только на значение, которое выше заданного нижнего порога.

• Чтобы пропустить эту настройку, нажмите кнопку ▼ или ▲; или продолжите, следуя изложенным ниже инструкциям.
• Для входа в подменю нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ]. Отображается концентрация калибровочного газа для первого датчика.
• Включите или выключите сигналы тревоги нажатием кнопки ▼ или ▲.
• Измените значение, нажимая кнопку ▼ или ▲.
• Сохраните значение нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ].

Настройка верхнего порога срабатывания сигнала тревоги [HIGH ALARM] для первого датчика.

• Измените значение, нажимая кнопку ▼ или ▲.
• Сохраните значение нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ].

Настройка порога срабатывания сигнала тревоги при превышении предельно допустимого значения КСЗ [STEL ALARM] [только для датчиков токсичных газов].

• Измените значение, нажимая кнопку ▼ или ▲.
• Сохраните значение нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ].

Настройка порога срабатывания сигнала тревоги при превышении предельно допустимого значения ССЗ [TWA ALARM] [только для датчиков токсичных газов].

• Измените значение, нажимая кнопку ▼ или ▲.
• Сохраните значение нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ].
• Повторите процедуру для остальных датчиков.
• После настройки последнего датчика перейдите к настройке времени и даты. 60% НКПР или 3,0 % об. метана — максимальное значение верхнего порога сигнализации, которое можно запрограммировать.

Сигнал тревоги датчика горючих газов может быть отключен пользователем при настройке прибора. Если сигнализация датчика горючих газов отключена, то это отображается только при запуске прибора: на экране запуска указывается, что сигнал тревоги
датчика горючих газов отключен. При включенной сигнализации сигнал тревоги по верхнему порогу — неотключаемый (фиксируется). На короткое время сигнал тревоги можно отключить нажатием кнопки ▲. Но если концентрация газа, из-за которой сработала
сигнализация, все еще присутствует, сигнал тревоги снова включится.
Настройка времени и даты
Данное субменю предназначено для настройки даты и времени.

• Чтобы пропустить эту настройку, нажмите кнопку ▼ или ▲; или продолжите, следуя изложенным ниже инструкциям.
• Для входа в подменю нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ].
• Задайте месяц нажатием кнопки ▼ или ▲.
• Подтвердите выбор месяца нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ].
• Повторите данную процедуру для дня, года, часов и минут. По умолчанию, время отображается в 12-часовом формате. Затем открывается экран EXIT [ВЫХОД].
• После подтверждения этого экрана нажатием кнопки ON/OFF [ВКЛ/ВЫКЛ] прибор выходит из режима настройки.

Если датчики еще не прогрелись, отображается обратный отсчет. После этого прибор переключается в режим измерения.

Протоколирование данных

Подключение прибора к ПК

• Включите прибор и совместите порт передачи данных на устройстве с ИК-датчиком, подключѐнным к ПК.
• При помощи программного обеспечения MSA Link выполните передачу данных с прибора.

Подробные инструкции приведены в документации MSA Link.

• Проверка работоспособности

Проверка сигнализации

Включите прибор. Убедитесь, что:

• все сегменты ЖКД включаются мгновенно
• включаются сигнальные светодиоды
• непродолжительно звучит акустическая сигнализация
• непродолжительно срабатывает вибрационный сигнал.

Проверка сигнализации

Включите прибор. Убедитесь, что:

• все сегменты ЖКД включаются мгновенно
• включаются сигнальные светодиоды
• непродолжительно звучит акустическая сигнализация
• непродолжительно срабатывает вибрационный сигнал.

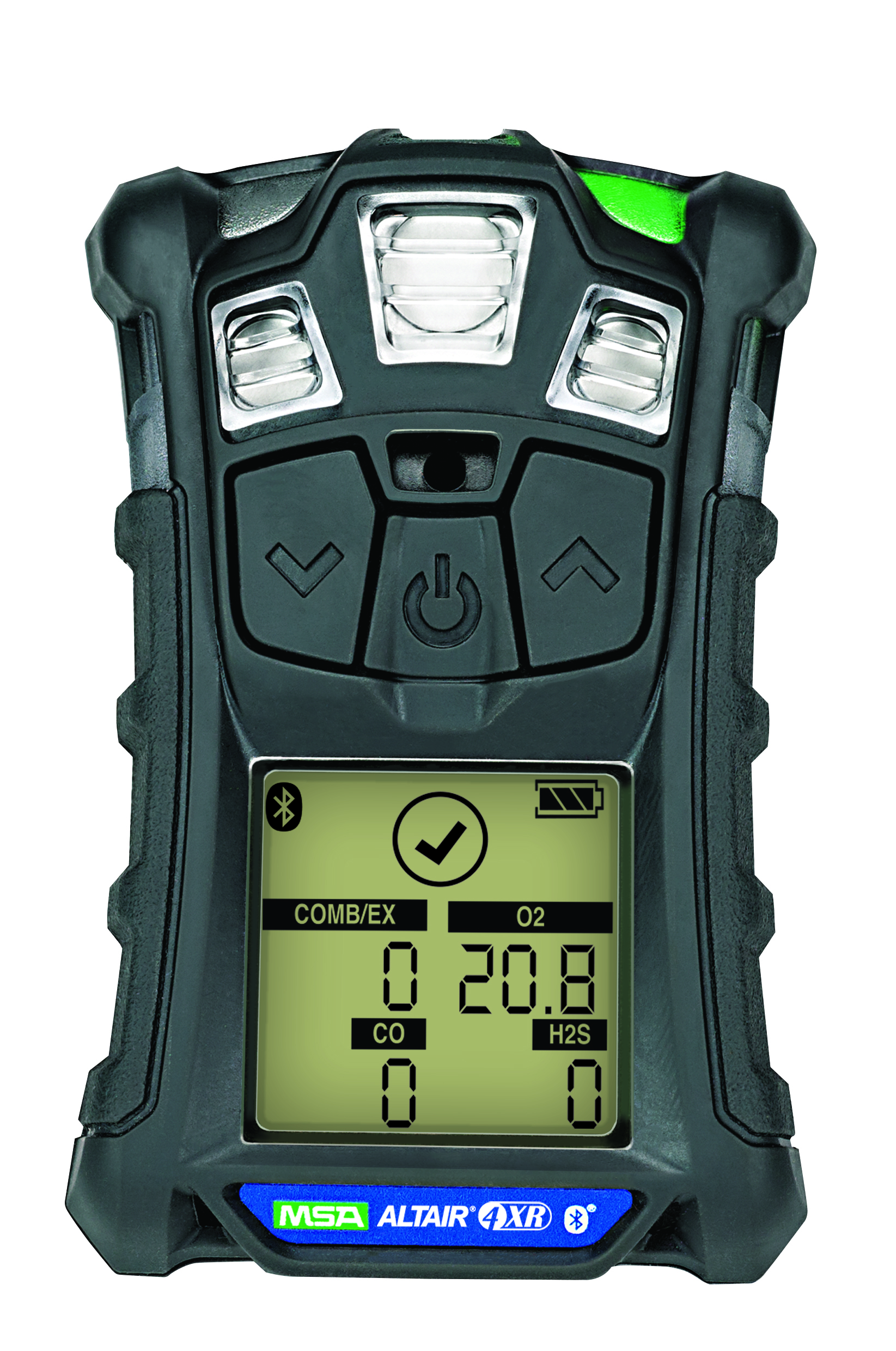

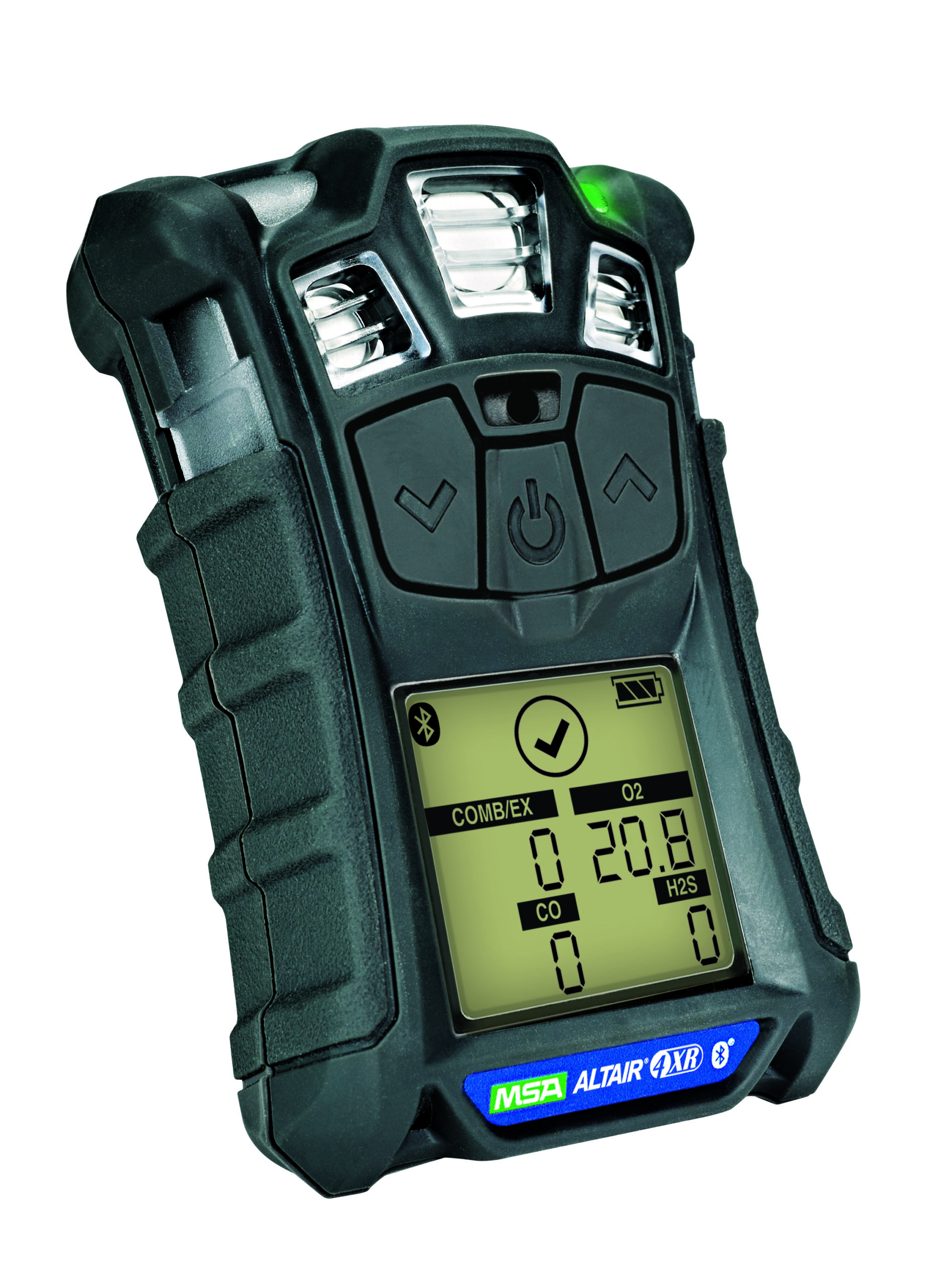

Светодиод безопасности

Прибор имеет встроенный зеленый светодиод безопасности [SAFE LED]. Данный зеленый светодиод безопасности вспыхивает каждые 15 секунд при следующих условиях:

• функция светодиода безопасности включена
• прибор находится в режиме измерений [нормальная работа]
• концентрация горючих газов составляет 0% НКПР или 0,00% CH₄
• концентрация кислорода [O₂] составляет 20,8%
• концентрация угарного газа [CO] составляет 0 ppm или мг/м³
• концентрация сероводорода [H₂S] составляет 0 ppm или 0 мг/м³
• не сработала сигнализация ни по одному из порогов [низкое или высокое значение]
• аккумулятор газоанализатора находится в рабочем состоянии [отсутствуют предупреждение или сигнализация о разряде батареи]
• концентрации кратковременного и среднесменного воздействия по CO и H₂S составляют 0 ppm или 0 мг/м³.

Тестирование с помощью смеси газов

Внимание!

MSA рекомендует выполнять тестирование с помощью смеси газов для проверки надлежащей работы прибора и обеспечения более высокого уровня безопасности.. Невыполнение данного тестирования может привести к причинению серьезного ущерба здоровью или даже смерти
пользователя.

Этот тест позволяет быстро проверить функционирование датчиков. Выполняйте полную калибровку регулярно для обеспечения максимальной точности измерения, а также сразу же в каждом случае, когда прибор не проходит тестирование с помощью смеси
газов. Тестирование с помощью смеси газов можно провести, выполнив описанную ниже процедуру либо автоматически, при помощи испытательного стенда GALAXY.

Проверять работоспособность прибора необходимо с использованием проверочной газовой смеси известной концентрации, которая должна составлять 25-50% от диапазона измерения по каждому каналу. Относительная погрешность должна колебаться в пределах
от 0 до 20%. Откорректируйте точность, выполнив процедуру калибровки, описанную в данном руководстве.

Оборудование

Информацию для заказа, перечисленных ниже устройств Вы сможете найти в разделе о дополнительных принадлежностях. Баллон с проверочной газовой смесью Редуктор расхода 0,25 л/мин. Шланг, соединяющий редуктор и калибровочный колпачок Калибровочный колпачок

Выполнение тестирования с помощью смеси газов

После успешного тестирования с помощью смеси газов, в режиме измерения, в течение 24 часов, отображается символ √.

Калибровка

Калибровку прибора можно выполнять вручную, следуя данной процедуре, или автоматически, при помощи калибровочного стенда GALAXY.

Калибровку следует выполнять при помощи регулятора расхода, установив расход на 0,25 литров в минуту.

Если цикл зарядки батареи прерывается до завершения [4 часа для полностью разряженной батареи], подождите 30 минут, пока стабилизируется внутренняя температура прибора, а затем выполните калибровку.

При нормальных условиях MSA рекомендует производить калибровку прибора не реже 1 раза в 6 месяцев, однако во многих государствах действуют иные нормативы. Сверьтесь с требованиями национального законодательства.

Настройка по чистому воздуху и калибровка нуля

Чтобы пропустить процедуру калибровки нуля и перейти непосредственно к процедуре калибровки при помощи калибровочного газа, нажмите кнопку ▲. Если ни одна кнопка не будет нажата в течение 30 секунд, прибор, прежде чем вернуться в режим нормальной работы,
предложит выполнить калибровку при помощи калибровочного газа [SPAN].

• В режиме нормальной работы, нажмите кнопку ▲ и удерживайте ее нажатой в течение трех секунд.
• Если выбрана опция блокирования калибровки, введите пароль. Откроется экран калибровки нуля ZERO.

Если опция блокирования калибровки НЕ выбрана:

Откроется экран ZERO.

• Когда прибор находится на свежем воздухе, нажмите кнопку ON/OFF [ВКЛ/ ВЫКЛ], чтобы подтвердить открытие экрана калибровки нуля ZERO. Произойдѐт сброс датчиков и калибровка нуля.

Для отмены настройки по чистому воздуху [FAS] нажмите кнопку ▲. Подробнее см. в главе 3.2.
По окончании калибровки нуля прибор отображает «ZERO PASS» [Калибровка нуля прошла успешно] или «BUMP ERROR» [Ошибка калибровки нуля], а также флажки датчиков, не прошедших проверку.
Калибровка калибровочным газомЧтобы пропустить процедуру калибровки при помощи калибровочного газа, нажмите кнопку ▲.

Если ни одна кнопка не нажата в течение 30 секунд, прибор возвращается в режим измерения.

• После установки нуля отображается экран SPAN

[калибровки с помощью калибровочного газа].

• Подайте на прибор соответствующий калибровочный газ.
• Наденьте на прибор калибровочный колпачок.

• Вставьте язычок калибровочного колпачка в паз прибора.
• Нажмите на калибровочный колпачок, как показано на рисунке, чтобы установить его на прибор.
• Нажмите на оба боковых язычка вниз, на прибор, пока колпачок не защѐлкнется на приборе.
• Убедитесь, что калибровочный колпачок установлен правильно.
• Подсоедините один конец трубки к калибровочному колпачку.
• Подсоедините другой конец трубки к редуктору баллона [входит в калибровочный набор].

• Откройте клапан на регуляторе давления.
• Для калибровки прибора [калибровочным газом] нажмите кнопку ON/OFF [ВКЛ/ВЫКЛ].

• Светодиоды мигают
• Начинается калибровка с использованием калибровочного газа [SPAN].

[SPAN] ПО окончании калибровки спомощью смеси газов прибор сразу же отображает «SPAN PASS» [Калибровка прошла с помощью смеси газов прошло успешно] или «SPAN ERROR» [Ошибка калибровки с помощью газов], а также ярлыки датчиков, не прошедших калибровку.
После этого прибор возвращается в режим измерения.

Если срок службы датчика близится к концу, надпись «SPAN

PASS» дополняется символом предупреждения [♥]. Символ ♥, вместе с указанием типа газа, измеряемого датчиком с заканчивающимся сроком службы, мигают, при переходе в режим измерения, в течение 15 секунд. Далее символ ♥ отображается непрерывно.
Завершение калибровки

• Закройте клапан на регуляторе давления.
• Снимите калибровочный колпачок.

В ходе калибровки настраиваются показания исправных датчиков; датчики, не прошедшие калибровку, остаются с прежними значениями. Поскольку в анализаторе может оставаться калибровочный газ, после завершения калибровки может сработать сигнализация.
Сбой автокалибровки
Если калибровка с использованием калибровочного газа закончилась неудачей:

• Выводится символ окончания срока службы датчика [значок сигнализации плюс ♥], свидетельствующий о том, что датчик выработал свой ресурс и подлежит замене.
• Прибор будет пребывать в состоянии тревоги до нажатия кнопки ▲.
• Значок сигнализации и символ ♥ остаются на дисплее до успешного окончания

калибровки или замены неисправного датчика.
Приближение конца срока службы датчика — не единственная из возможных причин неудачи калибровки с использованием калибровочного газа. В случае неудачи калибровки с использованием калибровочного газа, необходимо, прежде чем заменять датчик, проверить наличие
остатков газа в калибровочном баллоне, дату окончания срока годности газа, плотность установки калибровочного колпачка и т.п., а затем повторить калибровку.

Техобслуживание

При возникновении ошибок во время работы определите необходимые действия, из перечисленных ниже, используя отображаемые коды ошибок.

Гарантийные обязательства фирмы MSA на датчики, аккумуляторные батареи, корпус и электронику имеют силу только в случае, если прибор проходит ежегодное обслуживание у производителя или в уполномоченном сервисном центре в соответствии с руководством
по эксплуатации.

См. EN 50073 [Руководство по выбору, установке, использованию и обслуживанию аппаратуры, предназначенной для обнаружения и измерения горючих газов или кислорода].

Поиск и устранение неполадок

Процедура технического обслуживания на месте — замена и установка датчиков

Предупреждение!

Осторожно снимите и вновь установите датчики, стараясь не повредить компоненты; прибора. Такие повреждения могут привести к неправильной работе прибора или его отказу. Сотрудникам, использующим такой прибор, грозит причинение серьѐзного ущерба здоровью
или смерть.

Внимание!

Перед проведением работ на плате прибора, примите все меры по защите от статического электричества. В противном случае возможно повреждение электронных компонентов прибора электростатическим зарядом тела. Такие повреждения не покрываются гарантией.
Заземляющие браслеты и наборы для заземления можно приобрести у поставщиков электронных компонентов.

Для установки датчика в прибор, еще не оснащенный полным комплектом датчиков, необходимо извлечь заглушку из гнезда корпуса ранее не использовавшегося датчика.

Когда корпус прибора открыт, не касайтесь внутренних деталей металлическими/проводящими предметами или инструментами. Это может привести к повреждению прибора.

• Убедитесь в том, что прибор выключен.
• Вывернув четыре винта, осторожно снимите переднюю часть корпуса, обратив внимание на расположение уплотнения датчиков.
• Аккуратно извлеките и должным образом отправьте в отходы датчик, подлежащий замене. Пальцами, без использования инструментов, осторожно извлеките датчик токсичных газов, горючих газов или кислорода, осторожно расшатывая и одновременно вынимая
  из гнезда, без перекосов.
• Тщательно совместите контактные штырьки нового датчика с гнездами печатной платы и плотно вставьте его.

• Вставьте датчик токсичных газов, разместив его с левой стороны держателя датчика.
• Вставьте датчик O₂, разместив его с правой стороны держателя.
• Вставьте датчик горючих газов, разместив его в центре держателя.

• Убедитесь, что паз датчика горючих газов совмещен с язычком в верхней части держателя.

• Если необходимость в установке какого-либо датчика отсутствует, убедитесь в том, что вместо него надлежащим образом установлена заглушка.

• В случае замены, также фильтров датчиков:

• Осторожно снимите старые фильтры, следя за тем, чтобы не повредить внутреннюю часть корпуса.
• Снимите с новых фильтров защитную клейкую ленту. Следя за правильным расположением каждого фильтра, прикрепите их к внутренней передней стороне корпуса клейкой стороной к корпусу.
• Осторожно, чтобы не повредить поверхность фильтра, прижмите его к месту установки.

• Установите уплотнение датчика на прежнее место на передней части корпуса.

• Проверьте правильность установки уплотнения датчика.
• Вверните винты.
• Включите прибор.

• После стабилизации датчиков выполните калибровку прибора.

Опасно!

Калибровка необходима после установки датчика; в противном случае корректность работы прибора не гарантируется, и использование такого прибора может привести к серьезному ущербу для здоровья или даже к смерти пользователя.

Подождите не менее 30 минут, пока датчики стабилизируются при комнатной температуре, а затем выполните калибровку [→ глава 3.9].

Чистка

Регулярно очищайте прибор снаружи, используя только влажную ткань. Не применяйте чистящих средств, многие из которых содержат силиконы, способные повредить датчик горючих газов.

Хранение

Когда прибор не используется, храните его в безопасном сухом месте при температуре от 18°C до 30°C [от 65°F до 86°F]. После хранения, перед использованием прибора всегда проводите проверку его калибровки.

Комплект поставки

Упакуйте прибор в оригинальную упаковку с соответствующим набивочным материалом. Если оригинальная упаковка отсутствует, ее можно заменить эквивалентным контейнером.

Технические характеристики

Заводские настройки порогов сигнализации

Хотя прибор может обнаруживать до 30 % об. кислорода в окружающем воздухе, он разрешѐн к применению в условиях содержания кислорода до 21% об.

Сертификация

Разрешения на применение данного прибора указаны на его этикетке.

США и Канада

Европейский Союз

Изделие ALTAIR 4X соответствует следующим директивам, стандартам или нормативным документам:

Другие страны

Европейское Сообщество

Изделие ALTAIR 4 соответствует следующим директивам, стандартам или нормативным документам:

Производитель………………………………………. Mine Safety Appliances Company 1000 Cranberry Woods Drive Cranberry Township, PA 16066 США

Изделие:ALTAIR 4X

Тип защиты……………………………………….EN 60079-0: 2006, EN 60079-1: 2004, EN 60079-11: 2007

Маркировка………………………………………. III 2G Ex ia d IIC T4 -20 °C ≤ Ta ≤ +50 °CUm 6,7 V

Сертификат соответствия ЕС на ……………………………………….FTZU 07 ATEX 0169 X проведение типовых испытаний:

Номер уполномоченного сертифицирующего органа………………………………………. 0080

Год выпуска………………………………………. См. маркировку Серийный №……………………………………….См. маркировку

Электромагнитная совместимость согласно Директиве 89/336/EC

EN 50270: 2006 Тип 2, EN 61000-6-3: 2007

Страны СНГ

Примечание: В свзяи с ограниченным сроком действия выше указанных сертификатов и разрешений их номера периодически меняются. Номера актуальных сертификатов и разрешений всегда указываются в паспорте на изделие.

Калибровочная станция GALAXY и дополнительные принадлежности поставляются под заказ.
